漆面缺陷的特点是“看得见但说不清”：颗粒、浅坑、针孔、凹痕这类缺陷在人工目视下主观差异很大，同一个人不同时间看都可能给出不同结论。这台设备用机器人持嵌入式成像单元贴近工件表面检测，支持随动与走停两种作业形式，正确率99%，覆盖颗粒杂质、浅坑、针孔、凹痕、磕碰、划痕、流挂等缺陷类型。

【适用工件与工艺场景】

对应工件为电泳前／后的车架及漆面终检环节，适用商用车、乘用车（含新能源）领域。设备采用机器人持嵌入式成像单元的方式检测，配全局160万像素相机与嵌入式结构光源，机器人可选FANUC、ABB、KUKA等品牌，功能包括路径规划、数据统计分析、热区展示与缺陷定位。

【技术参数】

适用行业：商用汽车、乘用汽车（包含新能源）等领域

对应工件：电泳前／后车架，漆面终检

设备类型：机器人持嵌入式成像单元进行检测

设备描述：可检测颗粒杂质、浅坑、针孔、凹痕、磕碰、划痕、流挂

设备功能：路径规划，支持随动和走停形式，数据统计分析，热区展示，缺陷定位

工业相机：全局160W像素

光源：嵌入式结构光源

正确率：99%

机器人：FANUC、ABB、KUKA等

控制系统：西门子、三菱、研华工控机

（以上产品参数仅供参考，详细情况请电话咨询）

【方案说明】

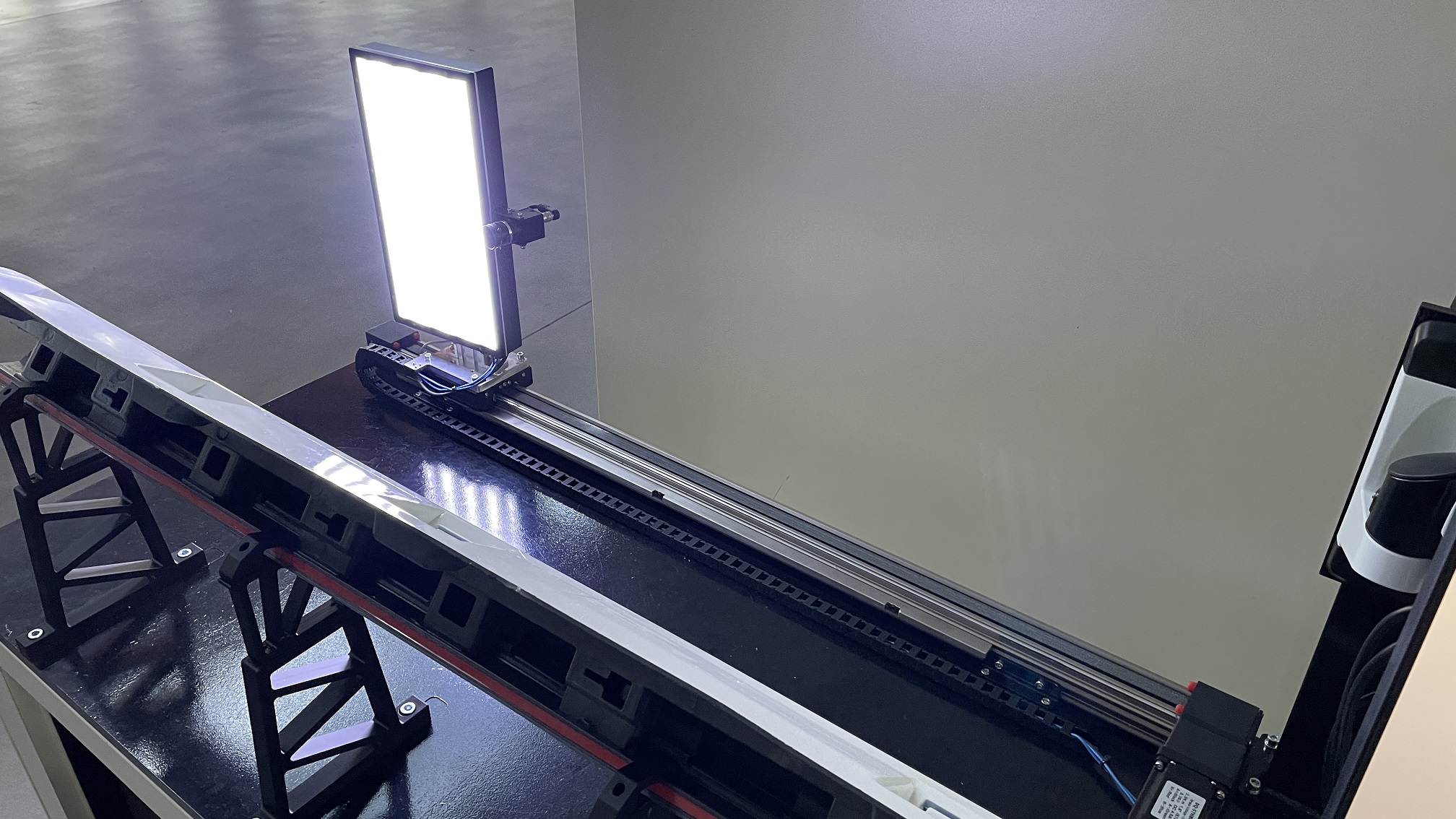

· 嵌入式成像单元的作用：漆面缺陷多为微米级的凹凸变化，用相机远远地拍，缺陷在图像上几乎没有对比。嵌入式成像单元让光源与相机以固定几何关系贴近表面，利用掠射光把这些微小的起伏放大成可识别的明暗变化，这是漆面检测能做成的基础。

· 随动与走停两种形式按产线选：随动方式指检测单元跟随输送中的工件同步运动采集图像，适合节拍紧的连续生产线；走停方式指工件停稳后检测，成像稳定性更好。两种方式对应不同的产线条件与精度要求，选型时按实际生产组织方式确定。

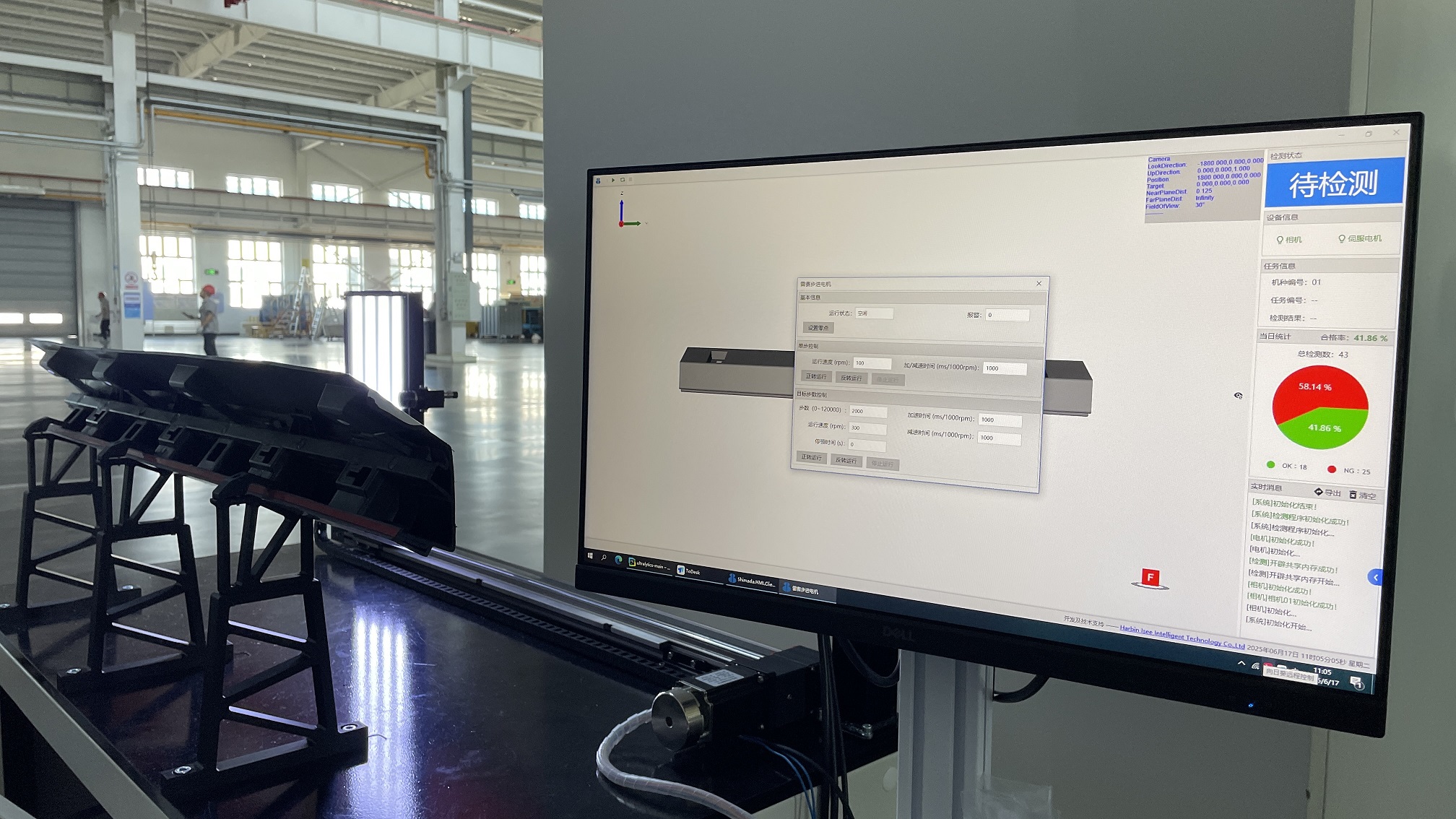

· 热区展示的实用价值：系统把缺陷在工件上的分布以热区形式呈现出来，哪个区域缺陷密集一目了然。这对涂装车间很实用：缺陷集中在某一侧或某一高度，往往指向喷房气流、喷枪轨迹或烘干温度的问题，比单看一堆缺陷记录更容易发现问题规律。

【常见问题】

Q：漆面检测的正确率99%是怎么统计的？

A：通常以标准样本集的判定结果与人工既定标准的吻合程度来统计。需要注意，漆面缺陷的判定本身带有主观性，不同客户对外观接受度的标准不一样。建议在验收阶段就用你们自己的标准样件建立判定基准，避免投产后双方对判定的理解有差异。

Q：系统能检测哪些表面？

A：主要针对涂装后的漆面以及电泳前后的车架表面。对于不同颜色、不同光泽度的漆面，成像参数需要分别调整，通常按主要色系建立几套参数方案。如果你们的车型颜色多，建议在方案阶段提供色板清单。
