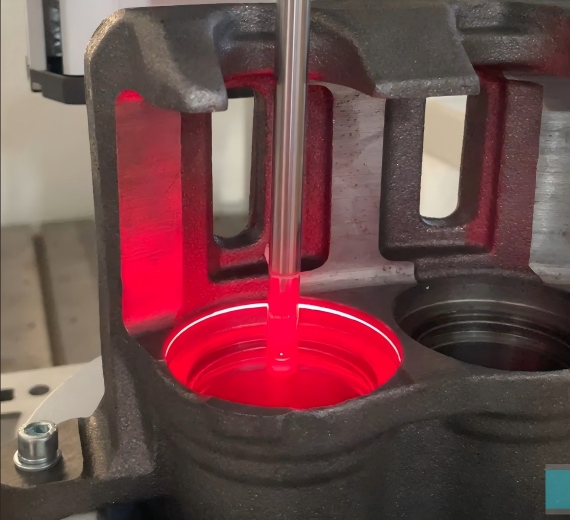

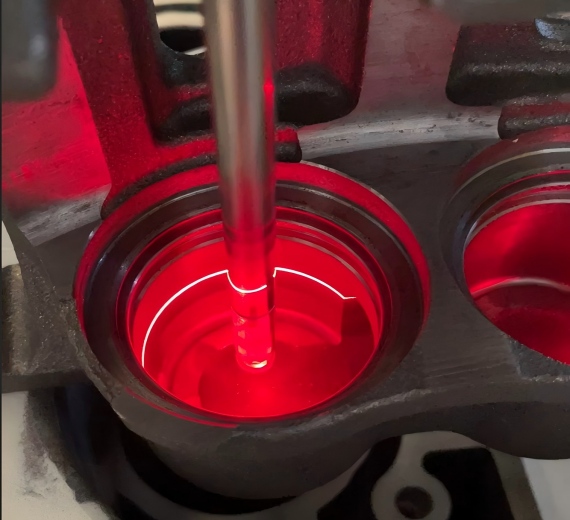

刹车卡钳是制动系统的安全件，孔内壁一旦有划伤、砂眼、磕碰，或者孔里残留了铁销，装配后可能造成卡滞、漏油甚至制动失效。这套系统采用激光照射并捕获反射光的方式做非接触检测，单孔检测时间2.5到10秒，轮廓尺寸大于0.2mm的缺陷可检出，正确率99%。

【适用工件与工艺场景】

对应工件为汽车刹车卡钳，适用商用车、乘用车（含新能源）领域。检测孔直径范围φ4-φ100mm，深度可定制、通常小于200mm，控制系统采用PLC＋PC结构。适合布置在卡钳机加线或装配线之前的安全件检测工位。

【技术参数】

适用行业：商用汽车、乘用汽车（包含新能源）等领域

对应工件：刹车卡钳

设备描述：针对汽车卡钳的孔内壁缺陷检测，检测孔内壁缺陷、划伤、砂眼、磕碰等，轮廓尺寸大于0.2mm可检出，检测正确率99%

设备功能：孔内壁缺陷检测

技术特点：可进行非破坏性和非接触式检查，可检查无法目视检查的区域；OK/NG判断可通过设置缺陷判断标准实现自动化；利用激光照射工件并捕获反射光，几乎不受外来光源影响；检测数据可留下缺陷信息，反馈到制造过程

生产节拍：根据不同大小，单个孔2.5-10s

控制系统：PLC＋PC

检测加工孔直径范围：φ4-φ100mm，深度可定制、通常小于200mm

（以上产品参数仅供参考，详细情况请电话咨询）

【方案说明】

· 为什么用激光而不是普通成像：激光检测几乎不受外来光源影响。车间里的照明、附近工位的焊接弧光、窗户透进来的日光，都会干扰普通视觉方案的成像稳定性，而刹车卡钳的生产现场往往光源环境复杂。用激光照射并捕获反射光，把环境光的干扰因素排除掉，是把检测做稳的前提。

· 非接触对安全件的意义：卡钳孔内壁是配合面，任何接触式测具的插入都可能造成新的划伤。非破坏、非接触的检测方式不会给工件引入新的风险，这是安全件检测里必须坚持的原则。

· 缺陷数据能反向改进工艺：系统保留每个缺陷的信息：位置、尺寸、类型。当某一工序后的卡钳缺陷率明显偏高时，可以据此定位到具体刀具、切削参数或清洗环节。检测数据从“判定合格与否”变成“推动工艺改进”，这是自动检测相较人工抽检多出来的价值。

【常见问题】

Q：单孔2.5-10秒，一个工件要测多久？

A：取决于工件上的孔数量。以单孔5秒计，10个孔约需50秒。具体节拍需要按卡钳的孔位数量与孔径规格核算，如果产线节拍更紧，可以考虑多探头并行或增加工位数量。

Q：检测正确率99%，误判怎么处理？

A：常规做法是配置人工复检环节，对系统判定为不合格的工件做二次确认。误判的样本同时反馈给算法团队，用于持续优化判定阈值。随着数据积累，误判率会逐步下降。
