副车架这类异型结构件的特点是形状不规则、孔位分布在多个面上、用传统检具很难一次装夹测完。这套系统针对副车架的形位尺寸测量，多台相机从不同角度共同覆盖各孔位，立体几何解算空间坐标，测量精度±0.1mm、重复测量精度±0.02mm，节拍30到60秒。

【适用工件与工艺场景】

对应工件为汽车副车架等异型结构件，适用商用车、乘用车（含新能源）领域。适合布置在副车架焊接线末端或装配线之前的在线检测工位，该机型已在汽车副车架量产线投入使用。

【技术参数】

适用行业：商用汽车、乘用汽车（包含新能源）等领域

对应工件：副车架

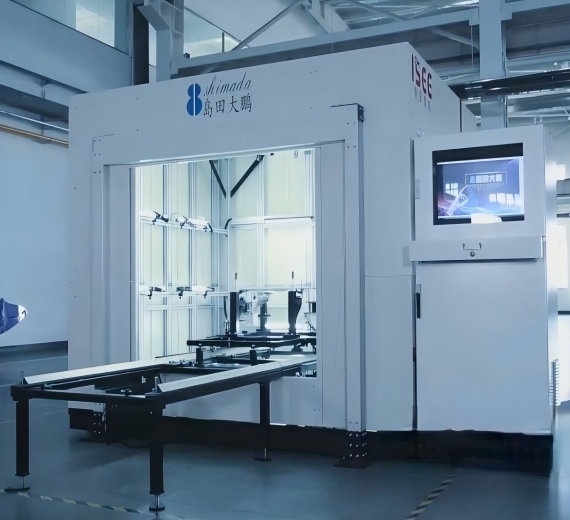

设备描述：包含视觉成像系统、二维图像识别系统、三维尺寸测量系统、用户交互系统、标定系统、统计分析系统的精密视觉测量设备

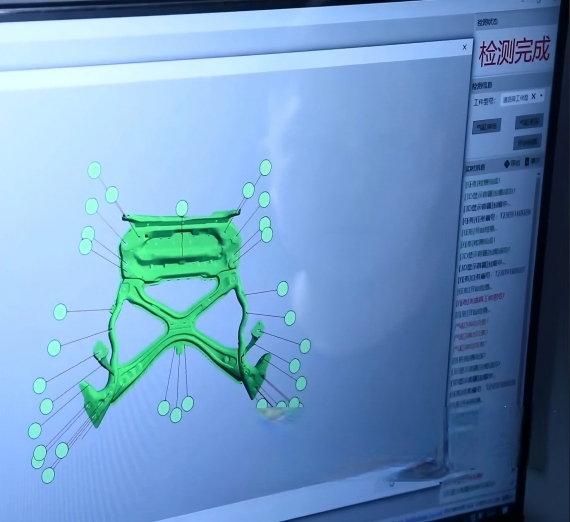

设备功能：孔位置度检测

算法优势：亚像素模板匹配算法，单幅图像物方分辨率可达0.05-0.02mm；相机对侧安装定位靶标，修正温差引起的微小姿态偏移；每台相机观察多个点位特征，每个点位被多台相机同时测量，立体几何方法解算三维坐标

生产节拍：30-60s（根据工件情况定制）

工业相机：2000万像素

光源：多条形光

控制系统：PLC＋PC

测量精度：±0.1mm／重复测量精度：±0.02mm／三坐标相关性：±0.1mm

机械定位要求：大于±2.5mm

机种切换：提前预制／可一键切换

（以上产品参数仅供参考，详细情况请电话咨询）

【方案说明】

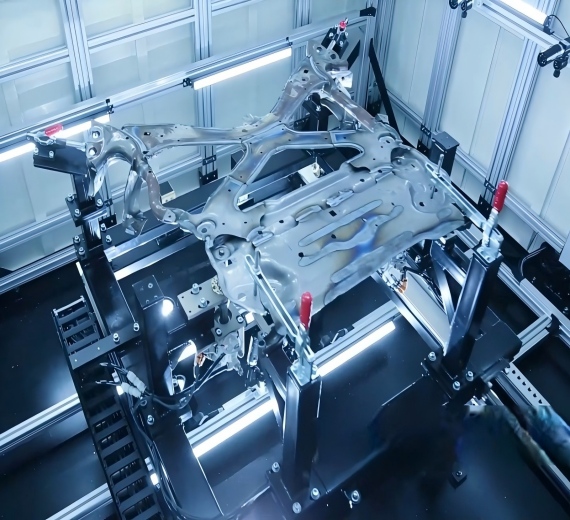

· 异型件的装夹难点被绕开了：副车架形状不规则，用传统检具需要为每款车型做专用定位工装，工件之间的差异还容易引起定位不一致。视觉测量对机械定位的要求放宽到±2.5mm，工件放上去之后由算法自动找回实际姿态，工装要求大幅降低，换车型时主要工作量落在程序切换上。

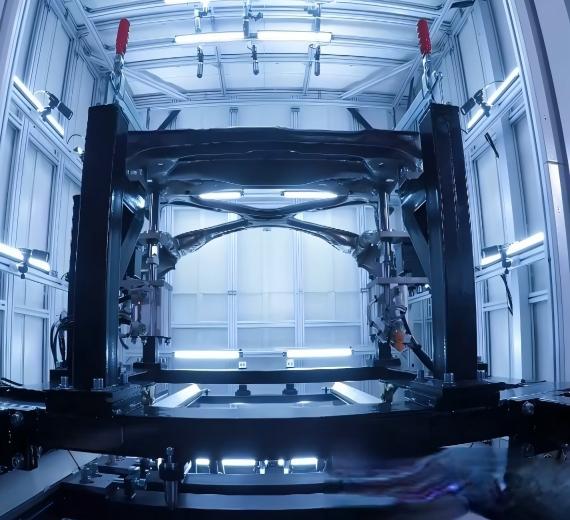

· 多相机多角度覆盖分散孔位：副车架的孔位分布在不同的面和角度上，单台相机存在视野与视线遮挡限制。多台相机分组布置、交叉覆盖，每个点位由多台相机共同测量，既解决遮挡问题，也让测量结果更可靠。

· 对标三坐标的±0.1mm：三坐标相关性±0.1mm意味着视觉测量结果与传统三坐标的偏差在0.1mm以内。这使视觉系统可以作为量产阶段的在线全检手段，同时保留三坐标用于周期校核与争议判定，形成在线检测加离线复核的双层把关。

【常见问题】

Q：这套系统能检测焊接质量吗？

A：本机型的检测项是孔位置度等形位尺寸项目。焊接质量的检测（如焊缝成形、焊接缺陷）属于另一类视觉检测需求，需要采用不同的成像方案与算法，可作为独立检测工位规划。如果两项检测都要做，可以在产线规划时一并提出。

Q：换车型需要多久？

A：系统支持提前预制各车型的检测方案，切换时一键调用。实际耗时主要在工装适配与验证环节：如果车型之间定位方式相近，换型很快；如果孔位分布差异大，需要重新示教相机与光源位置并做精度验证，具体时间由工程师按车型差异评估。
