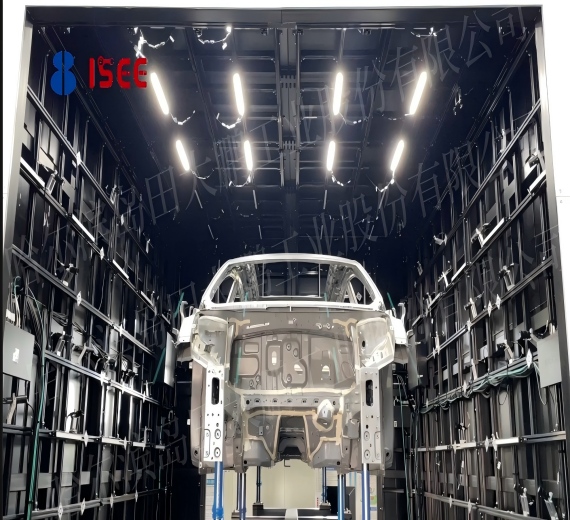

白车身是整车尺寸链的基础，焊接完成后的孔位置度直接决定后续四门两盖、底盘件的装配效果。这套系统用多相机从不同角度同时观测同一批特征点，每个点位被多台相机共同测量，再用立体几何方法解算出三维空间坐标，节拍30到60秒，测量精度±0.1mm。

【适用工件与工艺场景】

对应工件为白车身总成，适用商用车、乘用车（含新能源）等领域。设备由视觉成像系统、二维图像识别系统、三维尺寸测量系统、用户交互系统、标定系统与统计分析系统组成，适合布置在焊装线末端做总成尺寸检测。

【技术参数】

适用行业：商用汽车、乘用汽车（包含新能源）等领域

对应工件：白车身

设备描述：包含视觉成像系统、二维图像识别系统、三维尺寸测量系统、用户交互系统、标定系统、统计分析系统的精密视觉测量设备

设备功能：孔位置度检测

算法优势：亚像素模板匹配算法，单幅图像物方分辨率可达0.05-0.02mm；相机对侧安装定位靶标，拍照时定位对侧靶标图像位置，修正温差等引起的微小姿态偏移；每个相机观察零件上多个点位图像特征，每个点位同时被多个相机测量，立体几何方法解算点位三维空间坐标

生产节拍：30-60s（根据工件情况定制）

工业相机：2000万像素

光源：多条形光

控制系统：PLC＋PC

测量精度：±0.1mm／重复测量精度：±0.02mm／三坐标相关性：±0.1mm

标定周期：大于12个月；标定时间：小于30分钟／人

机械定位要求：大于±2.5mm

检测范围调整：用户可配置；机种切换：提前预制／可一键切换

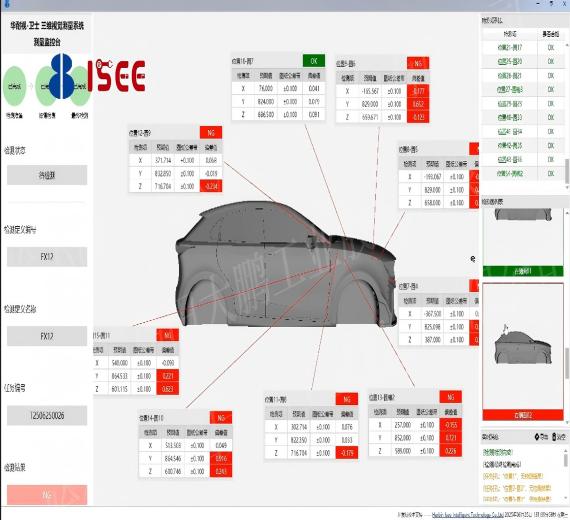

统计分析功能：追溯／监测点测量值统计／故障分析／报表输出

（以上产品参数仅供参考，详细情况请电话咨询）

【方案说明】

· 温差补偿是白车身测量的关键：车间温度随昼夜和季节波动，钢结构在温度变化下会产生微小形变，这种形变直接转化为测量误差。设备在对侧安装定位靶标，拍照时先定位靶标的图像位置，以此修正姿态偏移，把温度带来的影响压到最低。

· 冗余测量提高可靠性：每个点位同时被多台相机测量，任何一个相机被遮挡或成像质量差，其余相机的数据仍能支撑解算。这种冗余设计是白车身这类不允许漏检的场合所需要的。

· 亚像素算法把分辨率推到0.02mm：单幅图像的物方分辨率达到0.05至0.02mm，意味着算法能在像素之间进一步细分边缘位置。硬件相机的物理分辨率是固定的，靠算法把有效测量精度往上提，是视觉测量在精度上追近三坐标的路径之一。

【常见问题】

Q：白车身检测工位需要什么现场条件？

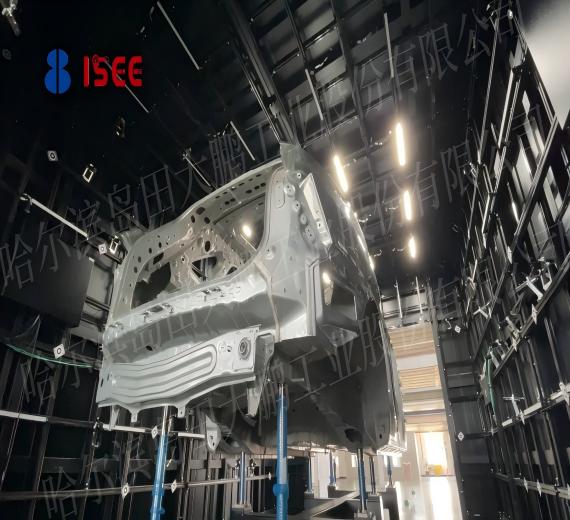

A：需要稳定的安装基础、避开强振动源，以及可控的照明环境。同时要预留相机支架与线缆走线的空间，白车身工位通常架设在焊装线两侧或顶部，这部分结构需要在产线规划阶段一并考虑。

Q：标定周期12个月是保守值吗？

A：这是标准使用条件下的周期。如果现场温湿度波动大、振动明显，或者设备经历过搬迁、碰撞，应提前安排标定。判断依据主要是日常监测点测量值的漂移趋势，出现异常时就该校核，不必等到周期到期。
